Unsere Produkte. Rückenwind für die Industrie.
• Fertigung nach Ihren Vorstellungen und Vorgaben
• Nahezu alle kundenspezifischen Ausführungen sind realisierbar
• Wir stellen die benötigten Ressourcen zu Verfügung
• Wir stellen sicher: Qualität & Langlebigkeit
Für den perfekten Start: die Presales Phase.
Als strategischer Partner unterstützen wir Sie bei der Lösung
technischer Fragen und allen Anforderungen, die Ihr Projekt
stellt:
• Klare Absprachen und Planungen vor Projektbeginn vermeiden teures Over-Engineering oder Durchlaufzeiten und sichern Ihre Ergebnisplanung.
• Fehler und Risiken werden frühzeitig erkannt, hohe Kosten für die nachträgliche Behebung von Fehlern vermieden.
• Alle projektrelevanten Prozesse werden für Sie abgedeckt (Beratung, Konstruktion, Beschaffung, Fertigung, QM, Liefer- und Termintreue).
• Unser Projektteam reagiert flexibel, schnell und zuverlässig auf neue Anforderungen an Ihr Projekt.

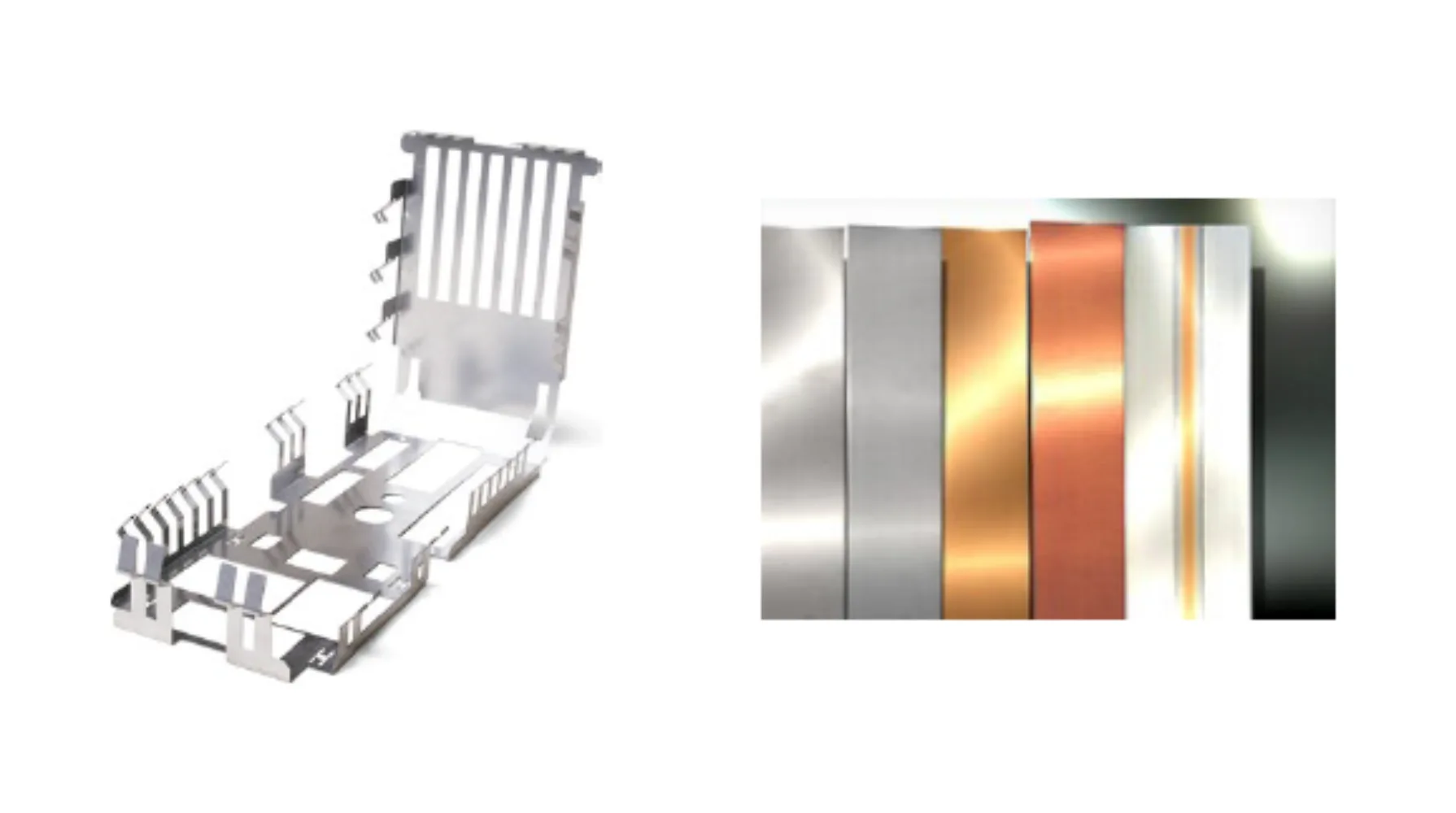

Stanzbiegeteile
Wir verarbeiten Materialien mit einer Stärke von 0,05 mm
bis 2,0 mm. Unser vielseitiger Maschinenpark ermöglicht die
Fertigung vom Prototyp bis hin zu hohen Stückzahlen –
präzise und effizient.
Details
Wir verarbeiten Materialien in den Stärken von 0,05 bis 2,0 mm.
Vom Prototyp bis zu hohen Stückzahlen steht der passende Maschinenpark bereit. Großserien werden mit den im eigenen Werkzeugbau hergestellten Folgeverbundwerkzeugen sowie vorhandenen Stanzautomaten produziert.
Alle Stanzteile können auf Wunsch für weitere Automatisierungsprozesse beim Kunden modifiziert werden.
Verwendete Werkstoffe:
– Band- und Streifenmaterial aus unlegierten Kohlenstoffstählen nach EN 10132
– rostbeständige Stähle nach EN 10151, EN 10088
– Kupferlegierungen nach EN 1652, EN 1654
– aushärtbare Kupferlegierungen, wie Kupferberyllium und Sonderwerkstoffe
– sowie hitzebeständige Stähle, wie Thermelast und Duratherm.
Oberflächen:
– Blank
– Gleitgeschliffen
– Angelassen
– Gefettet
– Brüniert
– Gebondert
– Galvanisiert (u.a. Gold / Silber / Nickel / Zinn)
– Lackiert
– Pulverbeschichtet
– Eloxiert
– selektiv oder beidseitig beschichtete Bänder.
Ausgeführt auf:
Stanzautomaten der Firma Bruderer, Haulick, Müller und Raster mit max. 100T Presskraft
Einlegepressen von der Firma Gechter, Mabu und Heilbronn mit max. 10T Presskraft

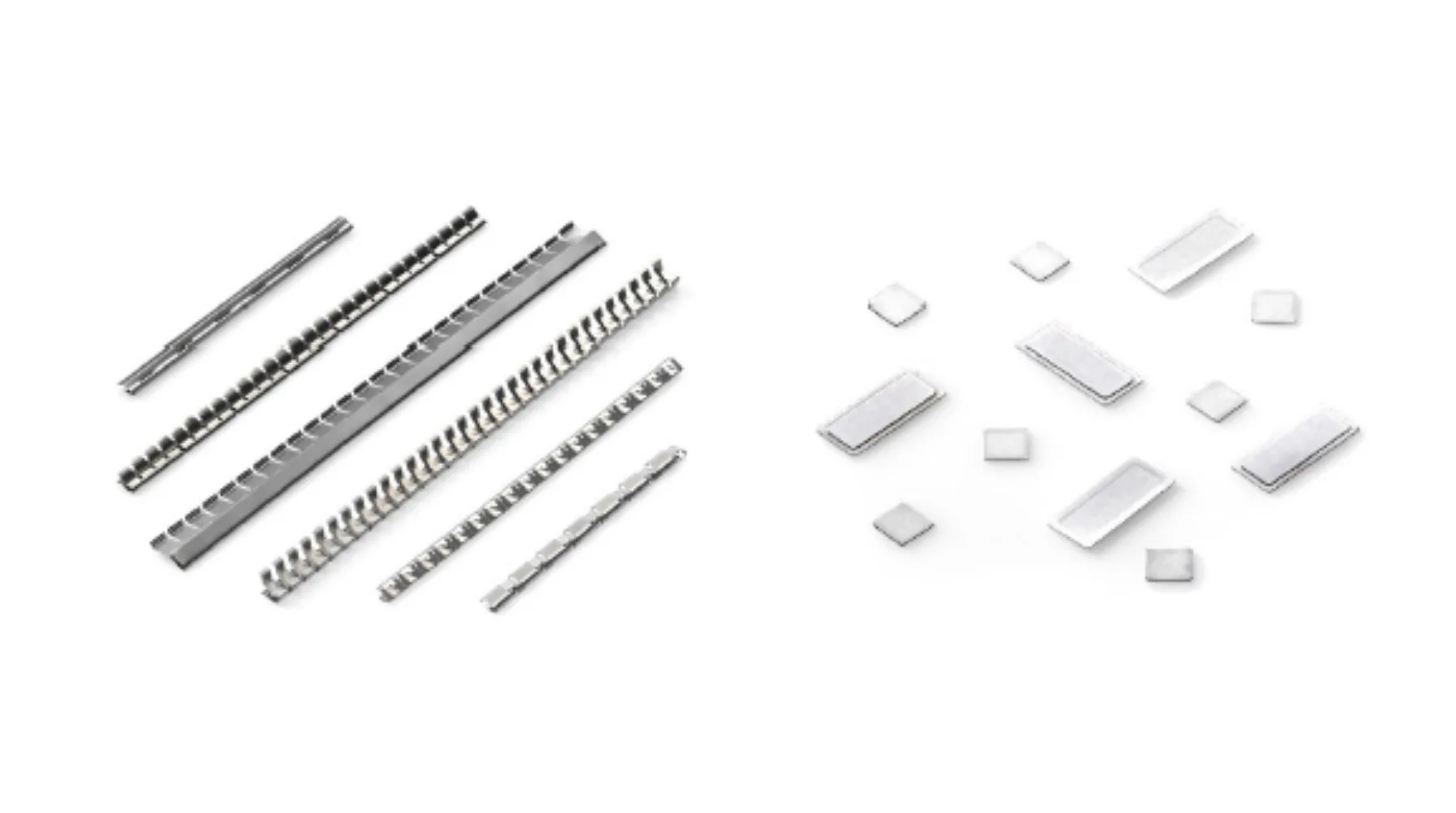

Kontakt-Abschirmungen
Auch für Kontaktabschirmungen verarbeiten wir Materialien in
Stärken von 0,05 mm bis 2,0 mm. Dank modernster Maschinen
sind wir in der Lage, sowohl Prototypen als auch Großserien
wirtschaftlich zu produzieren.
Details
Durch CE-Prüfnormen, die neue Forderungen an die Hersteller von elektrischen und elektronischen Geräten stellen, entsteht ein wachsender Bedarf an unterschiedlichen Abschirmungen.
Das Bundesamt für Post und Telekommunikation (BAPT) kontrolliert die EMV (elektromagnetische Verträglichkeit), z.B. bei Geräten der Übertragungs- und Kommunikationstechnik. Die EMV ergibt sich aus Abstrahlverhalten und Einstrahlfestigkeit der Geräte. Ebenso muss die störende Hochfrequenz unterdrückt werden.
Die Firma GERMANIA-WERK hat sich diesem neuen Aufgabenbereich gestellt. Unsere komplexen Stanzbiegeteile werden in variablen Ausführungen als EMV/EMI Abschirmung eingesetzt. Wir fertigen vorwiegend nach kundenspezifischen Formen.
Nachfolgend einige Anwendungsfälle:
| Kontaktfedern: | Abschirmungen aus V2A (1.4310) und Kupferberyllium, die je nach Anwendungsfall und Befestigungsmethode aufgesteckt, gelötet, geschraubt oder genietet werden können. |
| Anwendung: | Um Türen und Gehäuse von Vermittlungsanlagen und Übertragungseinrichtungen gegen HF-Strahlung abzuschirmen. |
| Schirmwände: | Kontaktfedern aus Neusilber oder Kupferlegierungen, die auf Leiterplatten aufgesetzt und mittels SMD-Technik verbunden werden. |
| Anwendung: | Abschirmung von elektronischen Bauelementen oder Baugruppen auf Leiterplatten und andere Anwendungsfälle |
| Abschirmdeckel: |
Überwiegend aus Neusilber oder V2A, die sowohl auf Leiterplatten gesetzt oder mittels Schwallbad verbunden werden und/oder auf Abschirmrahmen gesteckt werden können.
Filterdeckel aus weichen Materialien, z.B. reines Nickel, Neusilber, Covar u.a. dienen in der Microelektronik als Abschirmung für Quarze. Hierbei kann produktabhängig eine Ebenheit bis zu 0,03 mm garantiert werden. Die Filterdeckel haben eine umlaufende geschlossene Ringzacke, die als Schweissnaht dient. |
| Abschirmrahmen: | Aus Stahl RRSt4 (1.0338) K32 mit galvanisierter Oberfläche oder Neusilber (lötfähig) die direkt auf die Leiterplatten aufgebracht und mittels SMD-Technik oder Reflowlöten verbunden werden. |
| Anwendung: | Rahmen und Deckel werden zur Abschirmung von elektronischen Bauelementen oder Baugruppen in Mobiltelefonen, Notebooks, Funkgeräten, Datenübertragungseinheiten, Navigationssystemen, Airbags u.a. eingesetzt. |

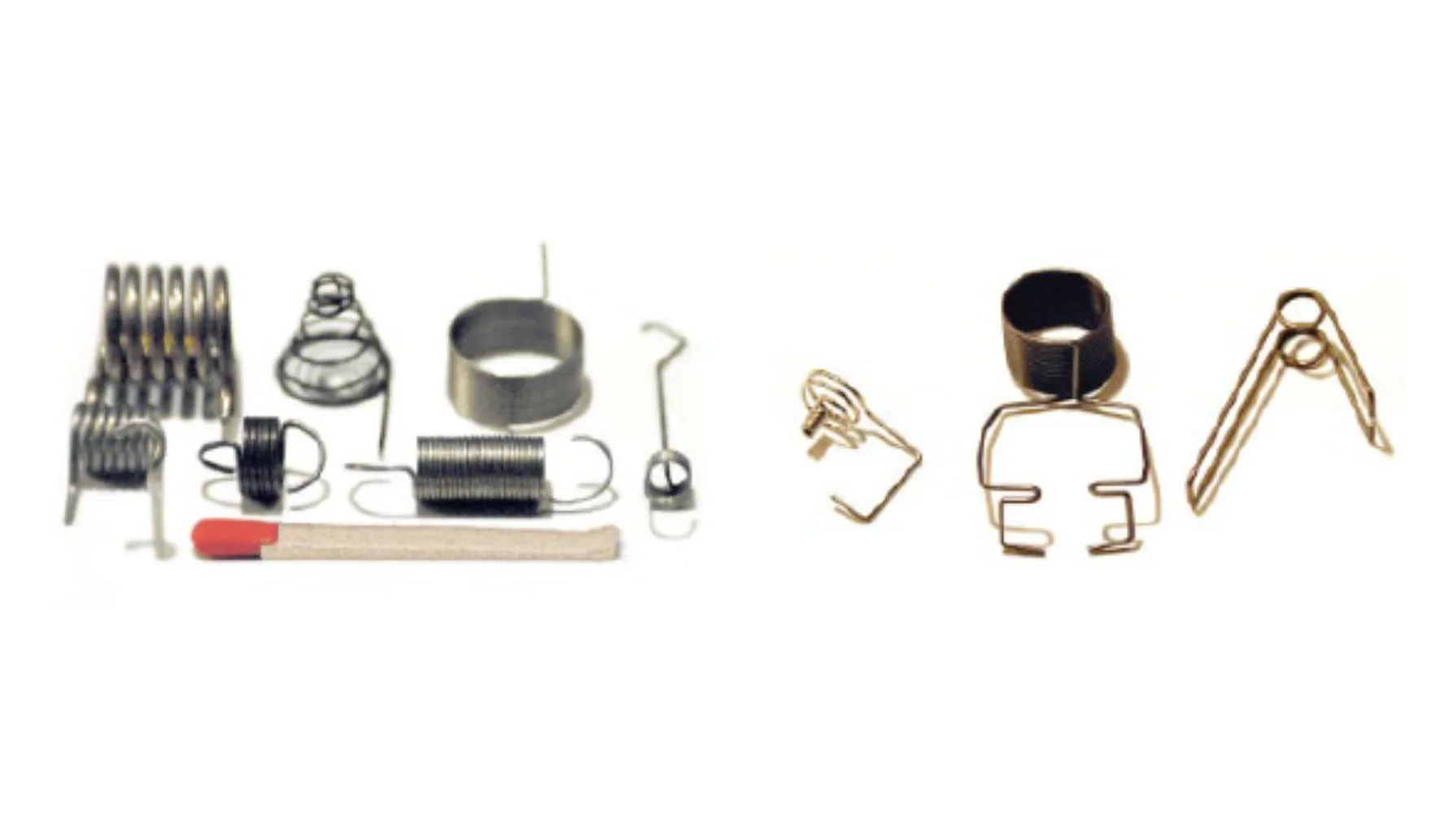

Federn
GERMANIA WERK ist ein erfahrener Hersteller von Präzisionsfedern.
Wir bieten Null- und Vorserien sowie Großserien an.
Jede Kundenanfrage und Bestellung wird mit Hilfe modernster,
rechnergestützter Federherstellungsprogramme geprüft,
um höchste Qualität zu gewährleisten.
Details
GERMANIA WERK ist erfahrener Hersteller von Präzisionsfedern und beliefern unsere Kunden mit Nullserien, Vorserien und Großserien. Jede Anfrage und Bestellung wird mit modernsten, rechnergestützten Programmen überprüft, um höchste Qualität sicherzustellen.
Mögliche Ausführungen:
Druckfeder
• Drahtstärke: 0,16 mm bis 2,5 mm
• Federkörper: zylindrisch, konisch oder Sonderformen
• Federenden: frei auslaufend, angelegt, eingerollt, geschliffen
• Ausführung: auf Wunsch gesetzt
Zugfeder
• Drahtstärke: 0,16 mm bis 2,5 mm
• Ösenform: nach DIN 2097 oder in Sonderformen
Schenkelfeder
• Drahtstärke: 0,16 mm bis 2,5 mm
• Federkörper: zylindrisch, konisch oder Sonderformen
• Federschenkel: gemäß Zeichnung
Verwendete Werkstoffe:
• Federstahldraht DIN 17223 Bl.1
• rostbeständiger Federstahldraht DIN 17224
• ölschußvergüteter Federstahldraht
• Ventilfederdraht
• Kupferlegierungen nach DIN 1780 bzw. 17682,
• Kupferberyllium
• Sonderlegierungen
Oberflächen:
• Blank
• Gleitgeschliffen
• Angelassen
• Gefettet
• Brüniert
• Gebondert
• Galvanisiert
• Lackiert

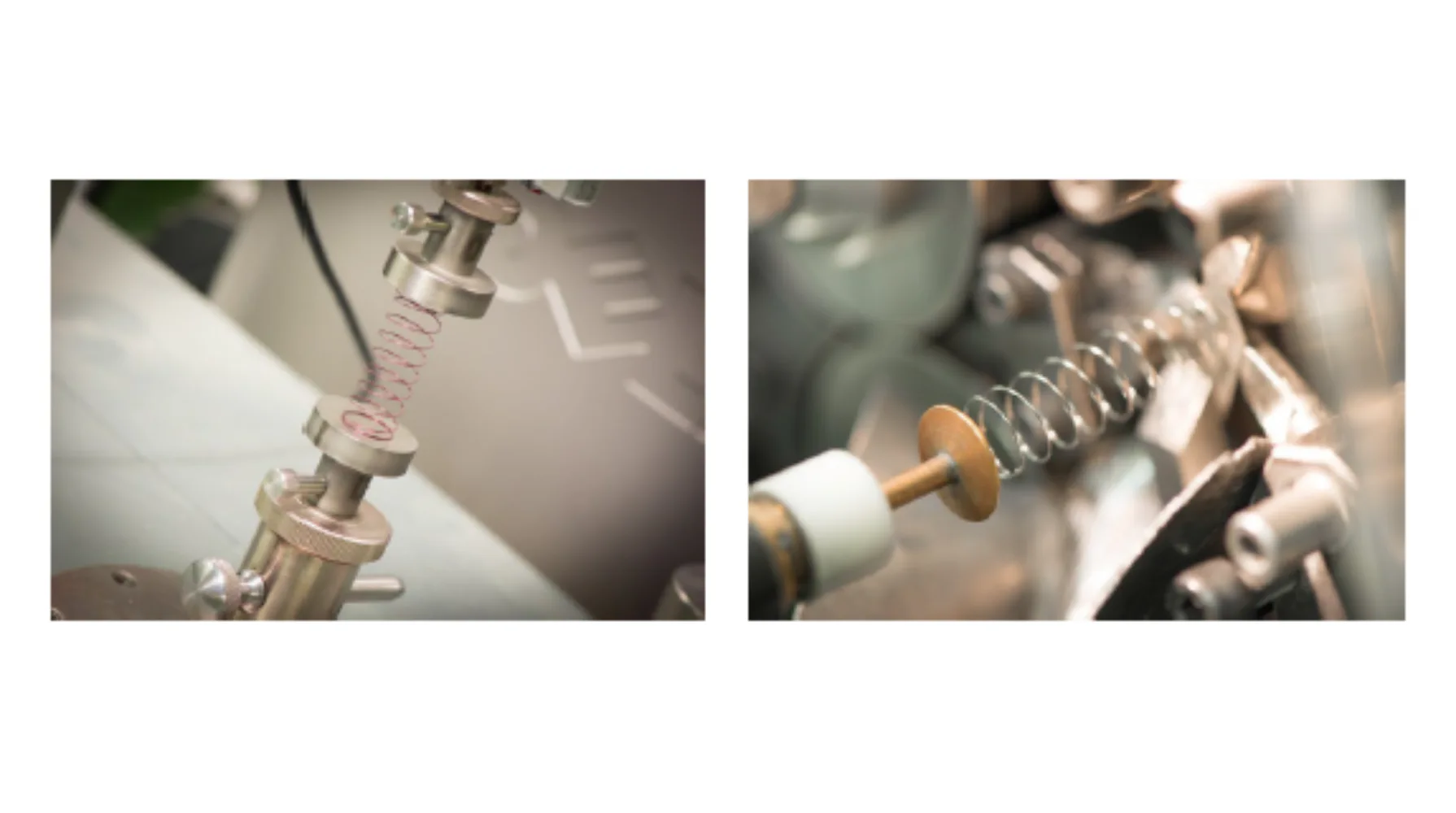

Qualitätsprüfung:
Jedes Fertigungslos unterliegt strengen Prüfungen gemäß den Fertigungsunterlagen.
Auf Wunsch erstellen wir ein Protokoll über die Federkräfte, das jederzeit zur Verfügung gestellt werden kann.
Drahtbiegeteile
GERMANIA WERK fertigt Drahtbiegeteile aus Rundmaterial, Lackdraht und anderen Profilformen. Mit einem hochmodernen Maschinenpark, einschließlich eines 16-achsigen CNCBiegezentrums (Itaya), produzieren wir kosteneffizient und
präzise.
Details
Wir fertigen Drahtbiegeteile aus Rundmaterial, Lackdraht und anderen Profilformen wirtschaftlich und kosteneffizient. Mit einem hochmodernen Maschinenpark, einschließlich eines 16-achsigen CNC-Biegezentrums (Itaya), garantieren wir Qualität und Flexibilität.
Verwendete Werkstoffe:
• Korrosionsbeständige Federstahl (1.4301, 1.4310, 1.4401, 1.4568)
• Federstahldraht (Typ SH und DH)
• CuSn
• CuBe
• Kupferlackdraht
• Neusilber
• Nimonic
• Phynox
• Messing
Oberflächen:
• Angelassen
• Gehärtet
• Gleitgeschliffen
• Gefettet
• Gebondert
• Galvanisiert
• Verchromt
• Lackiert
• Entgratet
• Entfettet
Qualitätsprüfungen:
Für jedes Fertigungslos bieten wir die Erstellung eines Prüfprotokolls mit den vorgegebenen Prüfparametern und einem Werkstoffzertifikat an.
Die von Ihnen definierten Prüfmerkmale können wir mithilfe optischer Messmaschinen überwachen und statistisch in Langzeitnachweisen auswerten.
Platinen
GERMANIA WERK stellt Platinen her und bedient dabei sowohl
Null- und Vorserien als auch Großserien. Jede Bestellung
wird durch rechnergestützte Programme geprüft, um Präzision
und Qualität sicherzustellen.
Details
Wir fertigen die von Ihnen benötigten Platinen nach Ihren Vorstellungen sowie individuellen Vorgaben. Von einem Prototypen bis zur Überführung in eine Serienfertigung stellen wir die benötigten Ressourcen zur Verfügung.

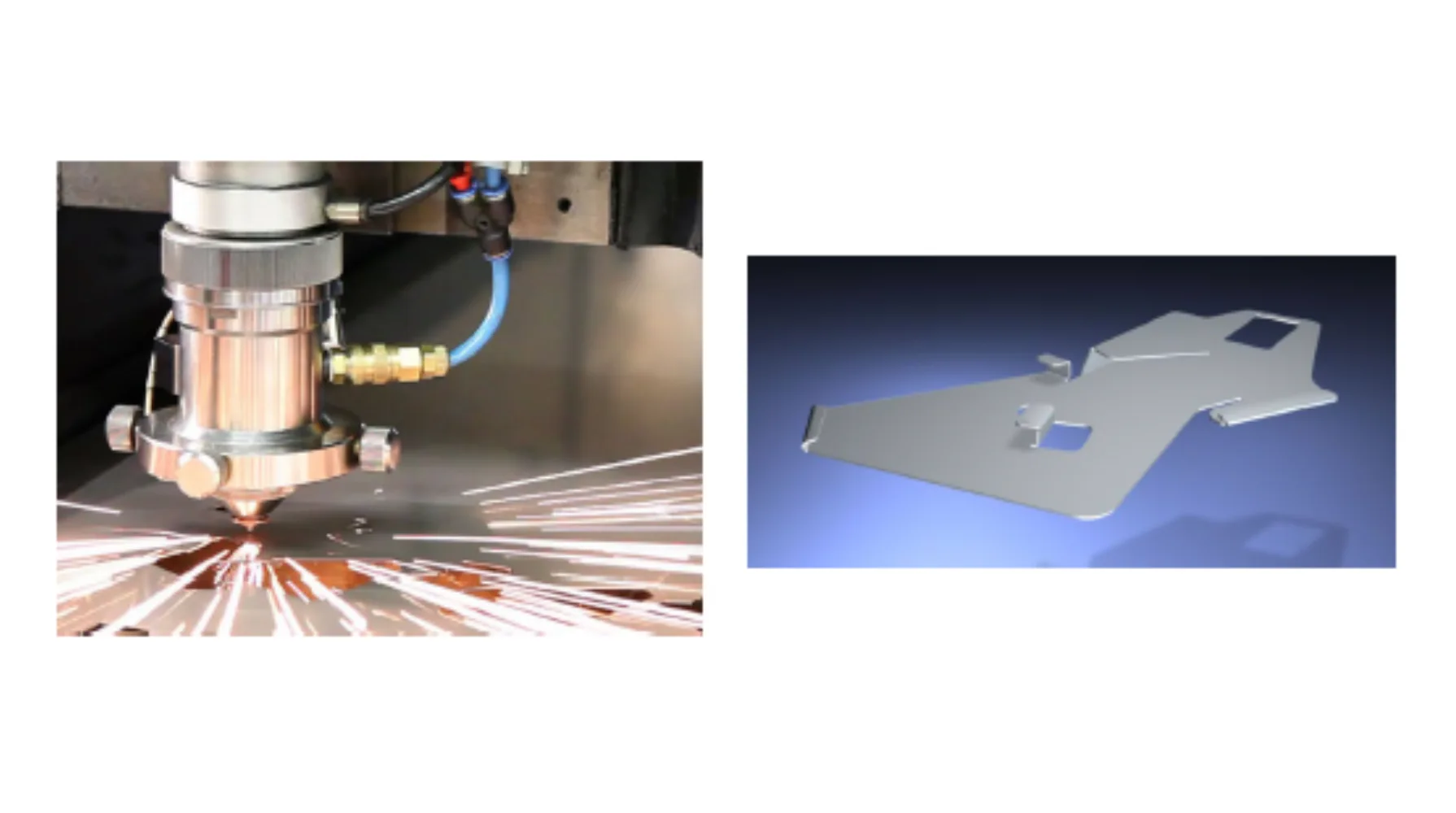

Für Prototypen und Kleinserien fertigen wir Ihre Platinen als Laserzuschnitte.
Laserzuschnitte vergrößern die Produktivität, sparen Zeit und verringern Bedienfehler. Der Laser bewältigt die unterschiedlichsten Schneidaufgaben. Die optimale Materialausnutzung gewährleisten wir durch CAD-Schachtelpläne.
Ihre Vorteile durch gelaserte Platinen:
Übernahme und Aufbereitung Ihrer CAD-Daten
Schnelle Programmerstellung und Änderung durch offline-Programmierung an CAD/CAM Arbeitsplätzen
Express Service
Fertigung von Platinen in Stahl, Edelstahl, Aluminium oder verzinkten Blechen
Platinen durch Stanzen für Großserien
Stanzen von Metallen
Einbringen von Formlöchern
Anbringen von Umformungen wie Sicken, Kiemen und Gewindedurchzügen im Stanzprozess
Darüber hinaus können nahezu alle möglichen kundenspezifischen Ausführungen realisiert werden.
Für Anfragen und weitergehende Auskünfte stehen wir Ihnen bei GERMANIA-WERK gerne zur Verfügung.
Baugruppen
Die Baugruppenmontage gehört seit vielen Jahren zu unseren
Kernkompetenzen. Abhängig von der Stückzahl setzen wir unterschiedliche Fertigungskonzepte ein – von manuellen über
halbautomatische bis hin zu vollautomatischen Prozessen.
Ihre individuellen Produktsysteme werden bei uns effizient und
termingerecht realisiert.
Details
Sie suchen einen Dienstleister, der Ihnen komplexe Bausätze fachkundig montiert?
Die Baugruppenmontage zählt seit vielen Jahren zu unserem Kerngeschäft.
Die Realisierung Ihrer spezifischen Produktsysteme erfolgt in Abhängigkeit zu den Stückzahlen nach unterschiedlichen Konzepten (manuell, halbautomatisch oder vollautomatisch).
Um für unsere Kunden Kosten, Zeit- und Logistikaufwand zu reduzieren, übernehmen wir Montage-, Vor- und Nacharbeiten sowie Veredelungen im Umfeld unserer Fertigungsleistungen für Sie.
Wir wickeln die Lieferantenauswahl, Einkauf, Disposition und Lagerhaltung von Komponenten ab und verschlanken so Ihre Kosten.
Namhafte Kunden aus den verschiedensten Branchen Telekommunikation, Sicherheits- und Gebäudetechnik, Verkehrstechnik sowie Medizintechnik greifen seit vielen Jahren – überzeugt durch unsere Qualität und Leistung – auf unser Know-how zurück.
