Rückenwind für die Industrie
Unsere Produkte
Fertigung nach Ihren Vorstellungen und Vorgaben
Nahezu alle kundenspezifischen Ausführungen sind realisierbar
Wir stellen die benötigten Ressourcen zu Verfügung
Wir stellen sicher: Qualität & Langlebigkeit
Unsere Stärke
Die Presales-Phase
Wir sind Ihr strategischer Partner, wenn es um die Lösung technischer Fragen geht. Wir unterstützen Sie bei allen Anforderungen, die das neue Projekt oder Ihr Kunde an Sie stellt.
Klare Absprachen und Planungen vor Projektbeginn helfen Ihnen, teures Over Engineering zu vermeiden, Durchlaufzeiten zu verkürzen und Ihre Ergebnisplanung abzusichern.
Erkennen Sie Fehler und Risiken frühzeitig. Vermeiden Sie hohe Kosten für die nachträgliche Behebung von Fehlern.
Wir decken alle projektrelevanten Prozesse für Sie ab (Beratung, Konstruktion, Beschaffung, Fertigung, QM, Liefer‐ und Termintreue).
Wir reagieren mit unserem Projektteam flexibel, schnell und zuverlässig auf neue Anforderungen an Ihr Projekt.

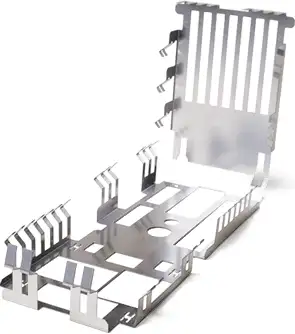

Stanzbiegeteile
Wir verarbeiten Materialien in den Stärken von 0,05 bis 2,0 mm. Vom Prototyp bis zu hohen Stückzahlen steht der passende Maschinenpark bereit.
Details
Wir verarbeiten Materialien in den Stärken von 0,05 bis 2,0 mm.
Vom Prototyp bis zu hohen Stückzahlen steht der passende Maschinenpark bereit. Großserien werden mit den im eigenen Werkzeugbau hergestellten Folgeverbundwerkzeugen sowie vorhandenen Stanzautomaten produziert.
Alle Stanzteile können auf Wunsch für weitere Automatisierungsprozesse beim Kunden modifiziert werden.
Verwendete Werkstoffe:
– Band- und Streifenmaterial aus unlegierten Kohlenstoffstählen nach EN 10132
– rostbeständige Stähle nach EN 10151, EN 10088
– Kupferlegierungen nach EN 1652, EN 1654
– aushärtbare Kupferlegierungen, wie Kupferberyllium und Sonderwerkstoffe
– sowie hitzebeständige Stähle, wie Thermelast und Duratherm.
Oberflächen:
– Blank
– Gleitgeschliffen
– Angelassen
– Gefettet
– Brüniert
– Gebondert
– Galvanisiert (u.a. Gold / Silber / Nickel / Zinn)
– Lackiert
– Pulverbeschichtet
– Eloxiert
– selektiv oder beidseitig beschichtete Bänder.
Ausgeführt auf:
Stanzautomaten der Firma Bruderer, Haulick, Müller und Raster mit max. 100T Presskraft
Einlegepressen von der Firma Gechter, Mabu und Heilbronn mit max. 10T Presskraft

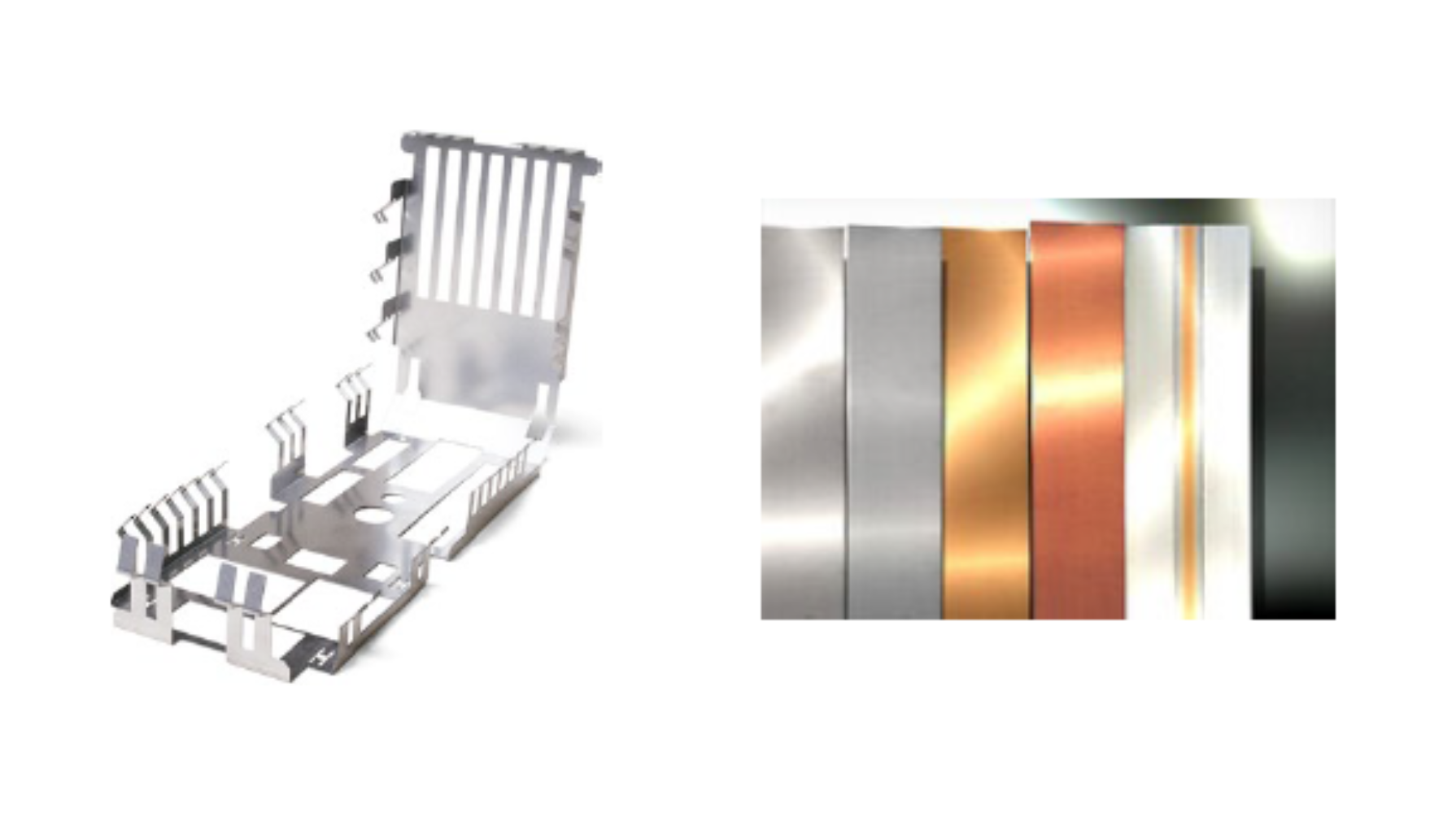

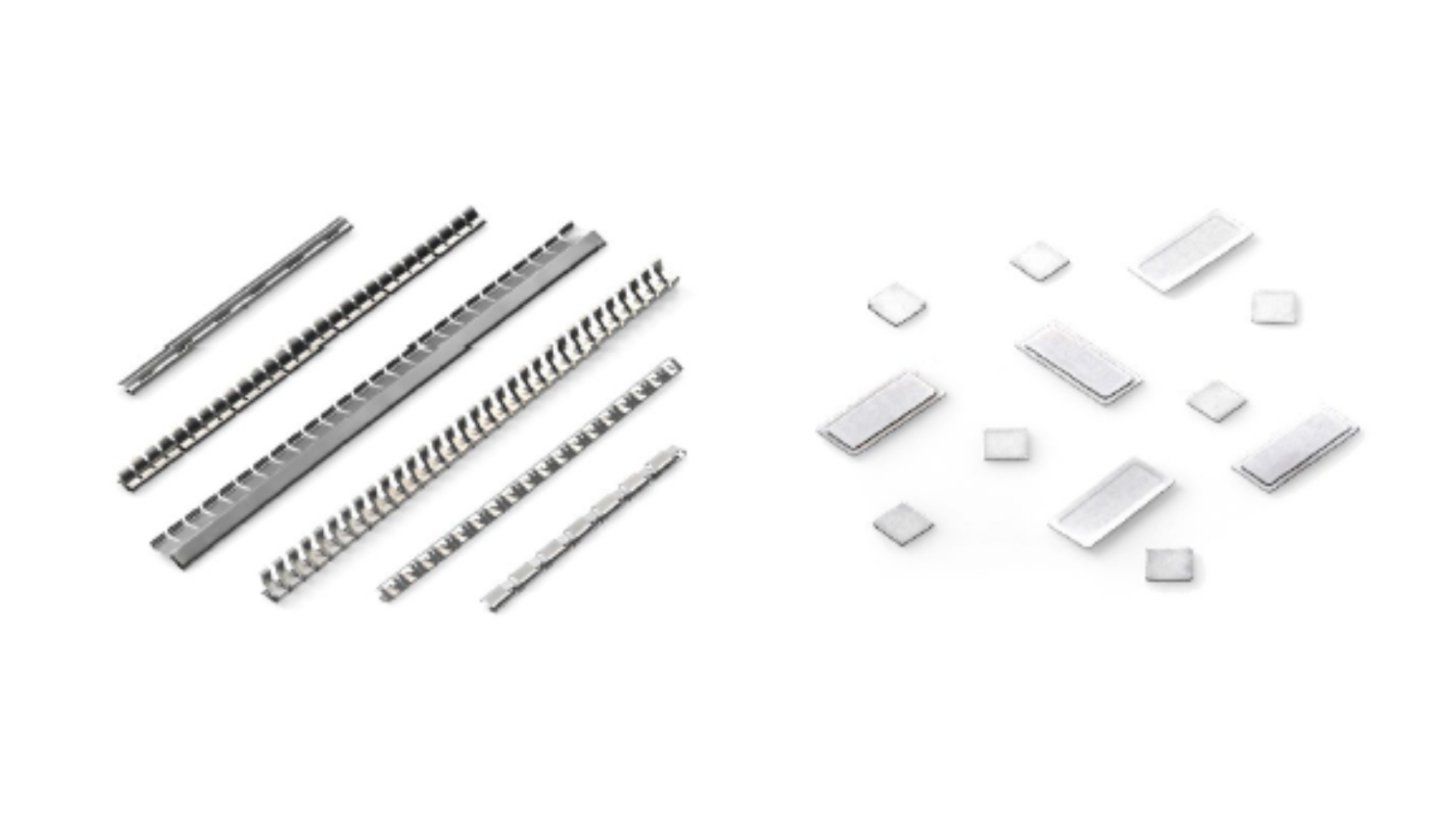

Kontakt-Abschirmungen
Unsere komplexen Stanzbiegeteile werden in variablen Ausführungen als EMV/EMI Abschirmung eingesetzt. Wir fertigen vorwiegend nach kundenspezifischen Formen.
Details
Durch CE-Prüfnormen, die neue Forderungen an die Hersteller von elektrischen und elektronischen Geräten stellen, entsteht ein wachsender Bedarf an unterschiedlichen Abschirmungen.
Das Bundesamt für Post und Telekommunikation (BAPT) kontrolliert die EMV (elektromagnetische Verträglichkeit), z.B. bei Geräten der Übertragungs- und Kommunikationstechnik. Die EMV ergibt sich aus Abstrahlverhalten und Einstrahlfestigkeit der Geräte. Ebenso muss die störende Hochfrequenz unterdrückt werden.
Die Firma GERMANIA-WERK hat sich diesem neuen Aufgabenbereich gestellt. Unsere komplexen Stanzbiegeteile werden in variablen Ausführungen als EMV/EMI Abschirmung eingesetzt. Wir fertigen vorwiegend nach kundenspezifischen Formen.
Nachfolgend einige Anwendungsfälle:
| Kontaktfedern: | Abschirmungen aus V2A (1.4310) und Kupferberyllium, die je nach Anwendungsfall und Befestigungsmethode aufgesteckt, gelötet, geschraubt oder genietet werden können. |
| Anwendung: | Um Türen und Gehäuse von Vermittlungsanlagen und Übertragungseinrichtungen gegen HF-Strahlung abzuschirmen. |
| Schirmwände: | Kontaktfedern aus Neusilber oder Kupferlegierungen, die auf Leiterplatten aufgesetzt und mittels SMD-Technik verbunden werden. |
| Anwendung: | Abschirmung von elektronischen Bauelementen oder Baugruppen auf Leiterplatten und andere Anwendungsfälle |
| Abschirmdeckel: |
Überwiegend aus Neusilber oder V2A, die sowohl auf Leiterplatten gesetzt oder mittels Schwallbad verbunden werden und/oder auf Abschirmrahmen gesteckt werden können.
Filterdeckel aus weichen Materialien, z.B. reines Nickel, Neusilber, Covar u.a. dienen in der Microelektronik als Abschirmung für Quarze. Hierbei kann produktabhängig eine Ebenheit bis zu 0,03 mm garantiert werden. Die Filterdeckel haben eine umlaufende geschlossene Ringzacke, die als Schweissnaht dient. |
| Abschirmrahmen: | Aus Stahl RRSt4 (1.0338) K32 mit galvanisierter Oberfläche oder Neusilber (lötfähig) die direkt auf die Leiterplatten aufgebracht und mittels SMD-Technik oder Reflowlöten verbunden werden. |
| Anwendung: | Rahmen und Deckel werden zur Abschirmung von elektronischen Bauelementen oder Baugruppen in Mobiltelefonen, Notebooks, Funkgeräten, Datenübertragungseinheiten, Navigationssystemen, Airbags u.a. eingesetzt. |

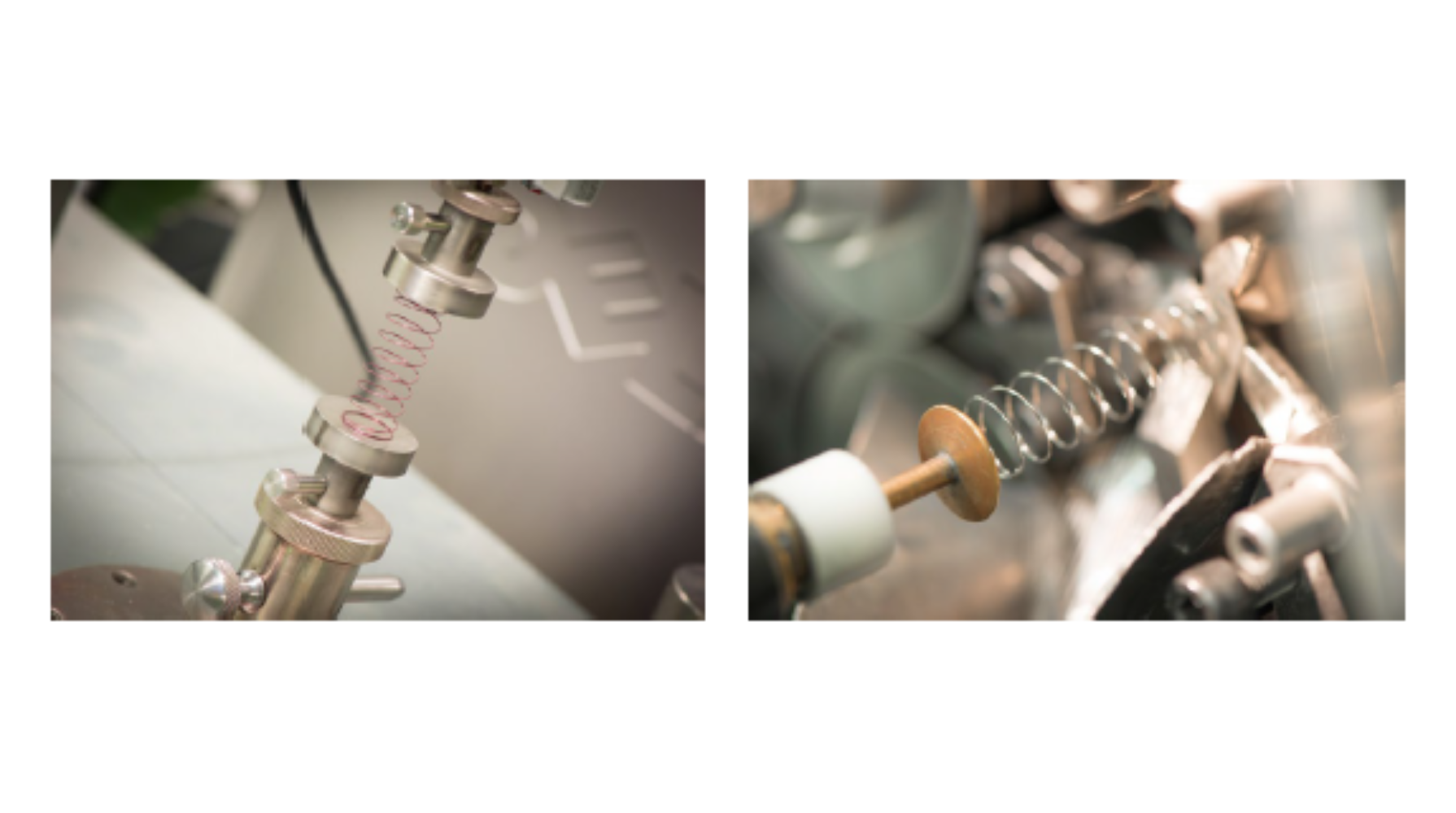

Federn
GERMANIA-WERK ist ein traditioneller Hersteller von Präzisionsfedern. Wir liefern sowohl Null- und Vorserien als auch Großserien. Jede Kundenanfrage und Bestellung wird mit Hilfe rechnergestützter Federherstellungsprogramme überprüft.
Details
GERMANIA-WERK ist ein traditioneller Hersteller von Präzisionsfedern. Wir liefern sowohl Null- und Vorserien als auch Großserien.
Jede Kundenanfrage und Bestellung wird mit Hilfe rechnergestützter Federherstellungsprogramme überprüft.

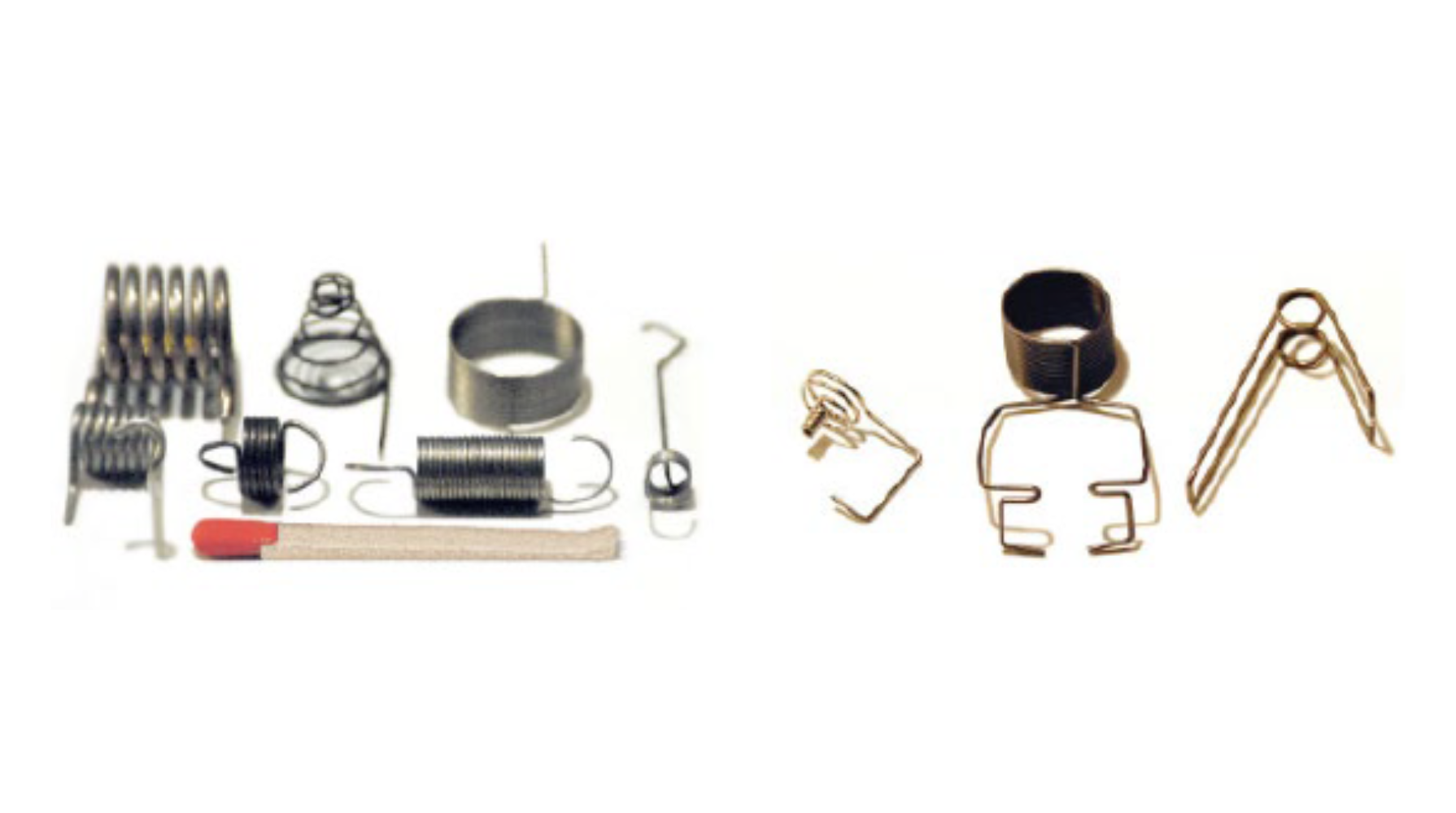

Nachfolgend mögliche Ausführungen:
Druckfedern:
Drahtstärke:
Federkörper:
Federenden:
Ausführung
von 0,16 bis 2,5mm
zylindrisch, konisch, Sonderformen
frei auslaufend, angelegt, eingerollt, geschliffen
gesetzt
Zugfeder:
Drahtstärke:
Ösenform:
von 0,16 bis 2,5mm
nach DIN 2097 und Sonderformen
Schenkelfeder:
Drahtstärke:
Federkörper:
Federschenkel:
von 0,16 – bis 2,5mm
zylindrisch, konisch, Sonderformen
nach Zeichnung
Verwendete Werkstoffe:
Federstahldraht DIN 17223 Bl.1, rostbeständiger Federstahldraht DIN 17224, ölschußvergüteter Federstahldraht, Ventilfederdraht, Kupferlegierungen nach DIN 1780 bzw. 17682, Kupferberyllium und Sonderlegierungen
Oberflächen:
Blank, gleitgeschliffen, angelassen, gefettet, brüniert, gebondert, galvanisiert, lackiert
Prüfungen:
Jedes Fertigungslos wird entsprechend der Fertigungsunterlagen einer laufenden Prüfung unterzogen. Bei Bedarf kann daher jederzeit ein Protokoll über die Federkräfte geliefert werden.
Drahtbiegeteile
GERMANIA-WERK fertigt Drahtbiegeteile aus Rundmaterial, Lackdraht und anderen Profilformen kostengünstig und wirtschaftlich mit einem modernen Maschinenpark u.a. einem 16-achsigen CNC-Biegezentrum (Itaya).
Details
GERMANIA-WERK fertigt Drahtbiegeteile aus Rundmaterial, Lackdraht und anderen Profilformen kostengünstig und wirtschaftlich mit einem modernen Maschinenpark u.a. einem 16-achsigen CNC-Biegezentrum (Itaya). Die Federn werden nach Kundenwunsch zwischen 0,16mm und 2,0mm Drahtstärke gefertigt. Von Kleinstmengen bis Großmengen können wir alles mit einer kurzen Lieferzeit anbieten.
Verwendete Werkstoffe:
Korrosionsbeständige Federstahl (1.4301, 1.4310, 1.4401, 1.4568)
Federstahldraht (Typ SH und DH)
CuSn
CuBe
Kupferlackdraht
Neusilber
Nimonic
Phynox
Messing
Oberflächen:
Angelassen
Gehärtet
Gleitgeschliffen
Gefettet
Gebondert
Galvanisiert
Verchromt
Lackiert
Entgratet
Entfettet
Prüfung:
Es besteht die Möglichkeit für jedes Fertigungslos ein Protokoll mit den vorgegebenen Prüfparametern inklusive Werkstoffzertifikat zu bestellen. Die von Ihnen festgelegten Prüfmerkmale können von uns durch optische Messmaschinen überwacht und statistisch über Langzeitnachweise ausgewertet werden.
Platinen
Wir fertigen die von Ihnen benötigten Platinen nach Ihren Vorstellungen sowie individuellen Vorgaben. Von einem Prototypen bis zur Überführung in eine Serienfertigung stellen wir die benötigten Ressourcen zur Verfügung.
Details
Wir fertigen die von Ihnen benötigten Platinen nach Ihren Vorstellungen sowie individuellen Vorgaben. Von einem Prototypen bis zur Überführung in eine Serienfertigung stellen wir die benötigten Ressourcen zur Verfügung.

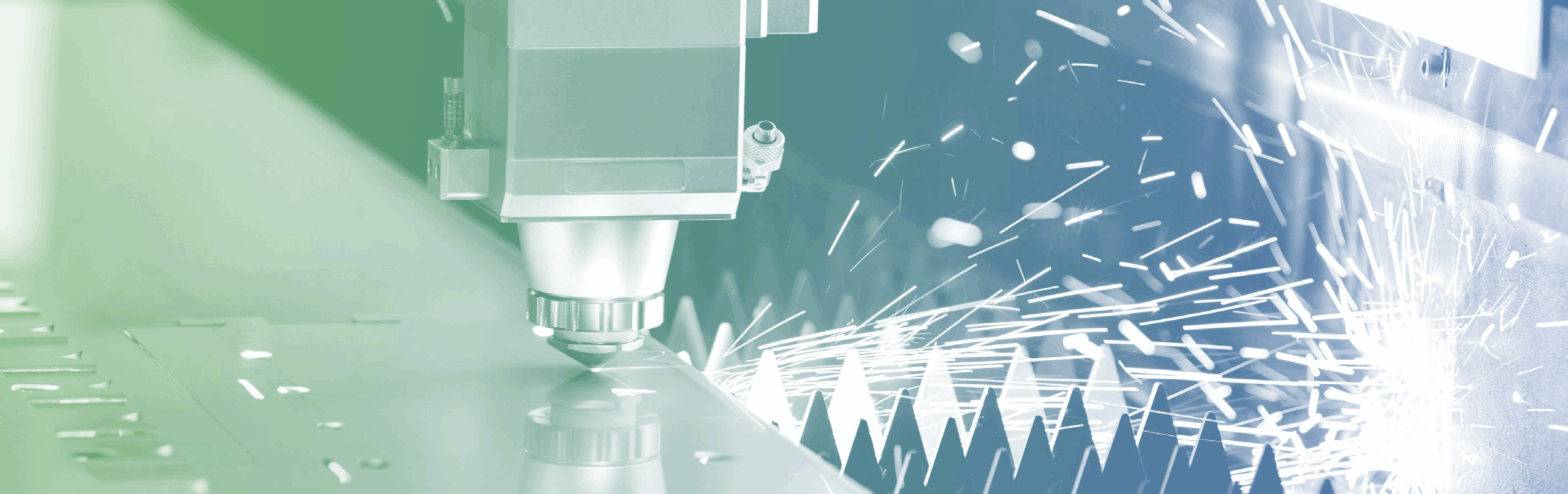

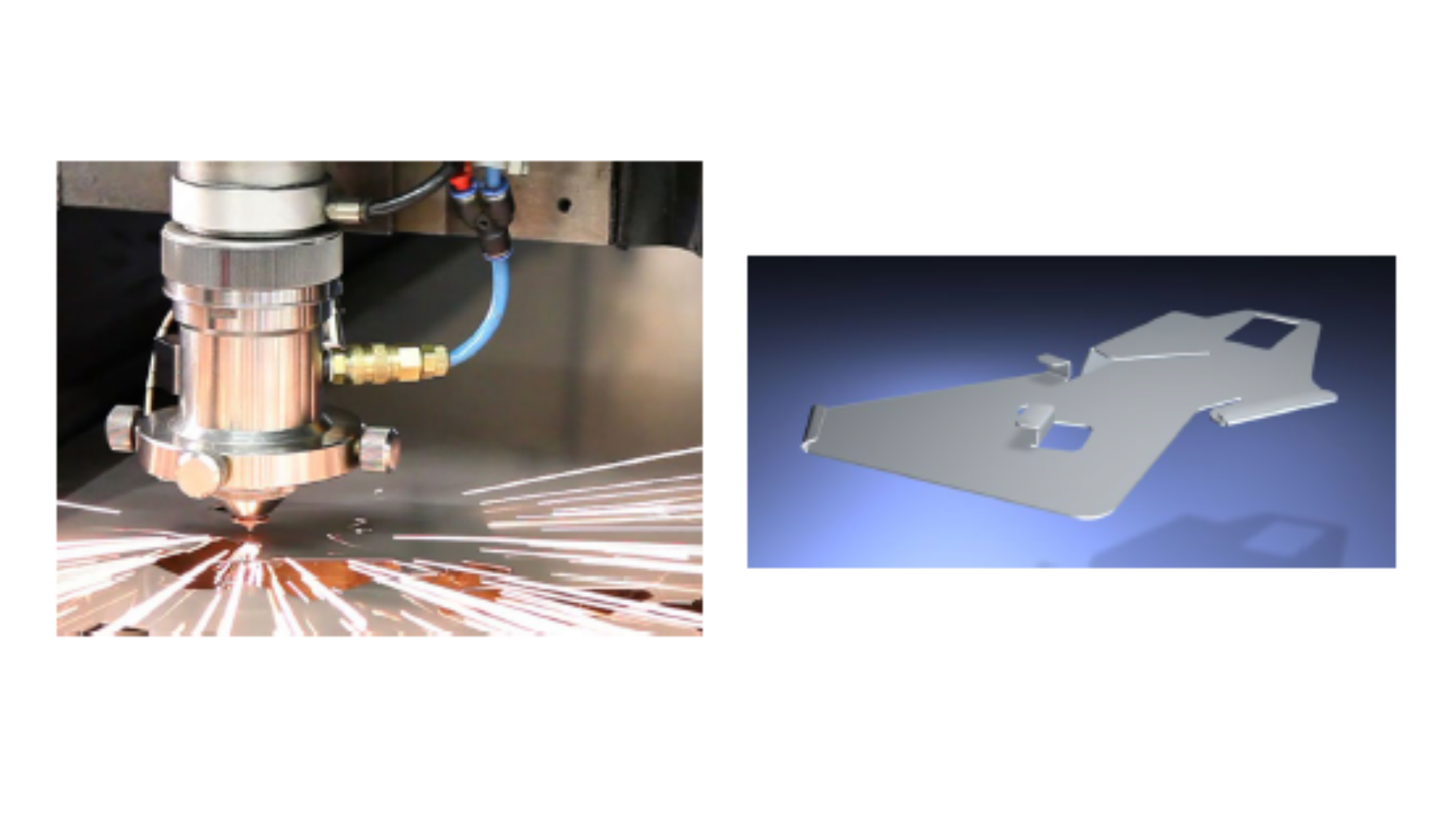

Für Prototypen und Kleinserien fertigen wir Ihre Platinen als Laserzuschnitte.
Laserzuschnitte vergrößern die Produktivität, sparen Zeit und verringern Bedienfehler. Der Laser bewältigt die unterschiedlichsten Schneidaufgaben. Die optimale Materialausnutzung gewährleisten wir durch CAD-Schachtelpläne.
Ihre Vorteile durch gelaserte Platinen:
Übernahme und Aufbereitung Ihrer CAD-Daten
Schnelle Programmerstellung und Änderung durch offline-Programmierung an CAD/CAM Arbeitsplätzen
Express Service
Fertigung von Platinen in Stahl, Edelstahl, Aluminium oder verzinkten Blechen
Platinen durch Stanzen für Großserien
Stanzen von Metallen
Einbringen von Formlöchern
Anbringen von Umformungen wie Sicken, Kiemen und Gewindedurchzügen im Stanzprozess
Darüber hinaus können nahezu alle möglichen kundenspezifischen Ausführungen realisiert werden.
Für Anfragen und weitergehende Auskünfte stehen wir Ihnen bei GERMANIA-WERK gerne zur Verfügung.
Baugruppen
Die Baugruppenmontage zählt seit vielen Jahren zu unserem Kerngeschäft.
Die Realisierung Ihrer spezifischen Produktsysteme erfolgt in Abhängigkeit zu den Stückzahlen nach unterschiedlichen Konzepten (manuell, halbautomatisch oder vollautomatisch).
Details
Sie suchen einen Dienstleister, der Ihnen komplexe Bausätze fachkundig montiert?
Die Baugruppenmontage zählt seit vielen Jahren zu unserem Kerngeschäft.
Die Realisierung Ihrer spezifischen Produktsysteme erfolgt in Abhängigkeit zu den Stückzahlen nach unterschiedlichen Konzepten (manuell, halbautomatisch oder vollautomatisch).
Um für unsere Kunden Kosten, Zeit- und Logistikaufwand zu reduzieren, übernehmen wir Montage-, Vor- und Nacharbeiten sowie Veredelungen im Umfeld unserer Fertigungsleistungen für Sie.
Wir wickeln die Lieferantenauswahl, Einkauf, Disposition und Lagerhaltung von Komponenten ab und verschlanken so Ihre Kosten.
Namhafte Kunden aus den verschiedensten Branchen Telekommunikation, Sicherheits- und Gebäudetechnik, Verkehrstechnik sowie Medizintechnik greifen seit vielen Jahren – überzeugt durch unsere Qualität und Leistung – auf unser Know-how zurück.
Qualität. Langlebigkeit. Finden Sie Ihre Lösung in unserem Portfolio!
